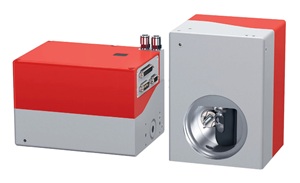

SUPERSCAN IV系列是高端工業級兩軸激光掃描振鏡系統，包含10mm、15mm、20mm和30mm多種輸入孔徑型號，以及專為太陽能電池加工的SOLAR版本。全系列采用數字PWM控制技術，兼容XY2-100和SL2-100協議，提供200 rad/s的高速掃描和±15μm的高精度表現。配備水冷和空氣冷卻選項，可支持2kW至6kW高功率激光應用，具有優異的動態響應和長期穩定性。廣泛應用于激光打標、切割、焊接、微加工、太陽能電池加工、增材制造和遠程焊接等領域，滿足各種精密工業加工需求。
我們一站式供應各種類型的激光掃描振鏡，激光打標頭，打標掃描頭，激光振鏡掃描頭，打標機用掃描頭，振鏡打標頭，激光打標鏡頭，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！
動態、快速和穩定
通過20位SL2-100協議或16位XY2-100協議控制
得益于數字PWM輸出級大幅降低了功耗和熱能產生
快速動態響應和高速度促進生產效率
多種調試模式和鏡片鍍膜，適用于各種應用
輸入孔徑: 10 mm
優勢
SUPERSCAN IV-10模組化數字控制技術提供了極強的動態響應和速度，在打標以及非?？焖俚蔷珳?zhǔn)的成型、切割和鉆孔等應用中真正發揮作用。堅固耐用的水冷外殼設計保證了即使在頻繁改變光束方向和高跳轉的情況下，也能保持穩定、低漂移的運行。
可配置選項
透鏡、保護窗以及反射鏡材質和鍍膜適用于所有常見的激光器種類、波長、功率密度、焦距和工作幅面。這些多軸加工應用得以獲得優質質量和加工效率。我們也樂于幫助您選擇適合您應用的最優化配置。
典型應用
SUPERSCAN IV-10的應用范圍包括打碼、FPC結構切割以及銅箔的切割鉆孔。由于采用了數字控制和強大的PWM輸出級，速度和動態響應得到了保證。當與我們的相機適配器和MVC組件相結合時，SUPERSCAN IV-10就成為了理想的過程精密監控工具。
創新與品質
在RAYLASE，創新與保持產品的高品質水準是我們的首要目標。我們所有的產品是在自己的實驗室和生產車間研發、制造和測試的。通過我們的全球支持網絡，能夠為客戶提供良好的維護與快速支持服務。
通用規格
| 電壓 | 30 V 或 48 V |
| 電流 | 2 A RMS, 最大 5 A |
| 紋波/噪音 | 最大 200 mVpp, @20 MHz帶寬 |
| 接口信號數字 | XY2-100-增強協議, SL2-100協議 |
| 環境溫度 | +15°C 至 +35°C |
| 存儲溫度 | -10°C 至 +60°C |
| 濕度 | ≤ 80 % 無結露 |
| 外殼防護等級 | 64 |
| 典型偏轉角 | ± 0.393 rad |
| 分辨率 XY2-100-E 16-Bit | 12 μrad |
| 分辨率 SL2-100 20-Bit | 0.76 μrad |
| 重復定位精度 (RMS) | < 2.0 μrad |
| 位置噪聲 (RMS) | < 4.5 μrad |
| 最大增益漂移1 | 15 ppm/K |
| 最大位置漂移1 | 10 μrad/K |
| 8小時長期漂移，無水冷 | < 60 μrad |
| 8小時長期漂移，有水冷 | < 40 μrad |
水冷控制
| 冷卻水 | 加添加劑的潔凈自來水 |
| 溫度 | 22°C – 28°C |
| 最大水壓 | < 3 bar |
| 流量 | 2 l/min、4 l/min、6 l/min |
| 壓降 | 0.4 bar、0.8 bar、1.2 bar |
機械參數
| 掃描振鏡 | SUPERSCAN IV |
| 輸入孔徑 [mm] | 10 |
| 光束位移 [mm] | 12.5 (SI) |
| 重量 (無透鏡) [kg] | 約 3.2 |
| 尺寸 (L x W x H) [mm] | 170.0 x 125.0 x 117.5 |
反射鏡類型
| 波長 | 材質 |
| 355 nm | SI |
| 532 nm | SI |
| 1,064 nm | SI |
動態參數
| 型號 | SUPERSCAN IV-10-SI | |
| 調校模式 | VC | M |
| 加工速度 [rad/s] | 50 @ 30 V 80 @ 48 V | 30 @ 30 V 30 @ 48 V |
| 定位速度 [rad/s] | 50 @ 30 V 80 @ 48 V | 30 @ 30 V 30 @ 48 V |
| 追跡誤差 [ms] | 0.12 | 0.10 |
| 1%全行程階躍響應時間 [ms] | 0.33 | 0.41 |
調校
| 調校模式 | 描述 |
| 向量調校 (VC) | 針對常見應用進行的優化調校，注重加工速度 |
| 微加工調校 (M) | 針對具有銳利拐角和最小追跡誤差的高精度光束偏轉進行的優化調校 |
詳情資料:SUPERSCAN-IV-10
動態性能佳，速度快，多功能
通過20位SL2-100協議或16位XY2-100協議控制
得益于數字PWM輸出級，極大的降低了功耗和熱量
快速動態響應和高速度促進生產效率
針對不同應用，提供相應的調校方式，鏡片材質和鍍膜涂層
輸入孔徑: 15 mm
優勢
SUPERSCAN IV-15 的模組化數字控制技術提供了極高的動態性能和高達75rad/s的速度，從而滿足極快速度極高精度掃描應用的要求。堅固的水冷外殼設計，搭配石英反射鏡，能夠承受激光功率高達2 kW。
可選配置<<>
透鏡、保護窗以及反射鏡材質和鍍膜適用于所有常見的激光器種類、波長、功率密度、焦距和工作幅面。這些多種加工應用得以獲得優質質量和加工效率。我們樂于為您提供適合您應用的SUPERSCAN IV定制化配置。我們也樂于幫助您選擇適合您應用的最優化配置。
典型應用
SUPERSCAN IV-15 特別適合晶圓工成型，增材制造中的填沖應用，擺動焊接以及電子元件的標刻。數字控制和強大的PWM輸出級技術保證了振鏡的速度和動態響應。配合我們的相機適配器和機器視覺組件，SUPERSCAN IV-15也是精確加工監控的理想工具。
創新與品質
在RAYLASE，創新與保持產品的高品質是我們的首要目標。我們所有的產品是在自己的實驗室和生產車間研發、制造和測試的。通過我們的全球支持網絡，能夠為客戶提供最好的維護與快速支持服務。
通用規格
| 電壓 | 30V或48V |
| 電流 | 2A RMS,最大5A |
| 紋波/噪音 | 最大200 mVpp, @20 MHz帶寬 |
| 環境溫度 | +15℃至+35℃ |
| 儲存溫度 | -10℃至+60℃ |
| 濕度 | ≤80%無結霜 |
| 外殼防護等級 | 64 |
| 接口信號數字 | XY2-100-增強協議, SL2-100協議 |
| 典型偏轉角 | ± 0.393 rad |
| 分辨率 XY2-100-E 16-Bit | 12 μrad |
| 分辨率 SL2-100 20-Bit | 0.76 μrad |
| 重復定位精度 (RMS) | < 2.0 μrad |
| 位置噪聲 (RMS) | < 4.5 μrad |
| 最大增益漂移1 | 15 ppm/K |
| 最大位置漂移1 | 10 μrad/K |
| 8小時長期漂移，無水冷 | < 60 μrad |
| 8小時長期漂移，有水冷 | < 40 μrad |
反射鏡類型
| 波長 | 材質 |
| 355 nm | QU |
| 532 nm | QU, SI |
| 1,030 nm | SC |
| 1,064 nm | QU, SI, SC |
| 1,060 nm ~ 1,080 nm(高功率鍍膜) | QU |
| 10,600 nm | SI, SC |
機械參數
| 型號 | SUPERSCAN IV |
| 輸入孔徑 [mm] | 15 |
| 光束位移 [mm] | 18.1 (QU, SI) / 18.0 (SC) |
| 重量（含透鏡）[kg] | 約 3.2 |
| 尺寸 (L×W×H) [mm] | 170.0 × 125.0 × 117.5 |
調校模式
| 調校 | 描述 |
| 快速進給調校 (VC) | 適用于常見應用，注重加工速度 |
| 清洗調校 (C) | 適用于長焦高速掃描 |
| 填充調校 (H) | 適用于高精度填充和光束偏轉 |
動態參數
| 掃描振鏡 | SUPERSCAN IV-15-QU | SUPERSCAN IV-15-SI | SUPERSCAN IV-15-SC | ||
| 調校 | VC | C | VC | VC | H |
| 加工速度 [rad/s] | 45 @ 30 V 50 @ 48 V | - 200 @ 48 V | 50 @ 30 V 65 @ 48 V | 55 @ 30 V 75 @ 48 V | 30 @ 30 V 30 @ 48 V |
| 定位速度 [rad/s] | 45 @ 30 V 50 @ 48 V | - 200 @ 48 V | 50 @ 30 V 65 @ 48 V | 55 @ 30 V 75 @ 48 V | 30 @ 30 V 30 @ 48 V |
| 追跡誤差 [ms] | 0.19 | 0.30 | 0.16 | 0.14 | 0.123 |
| 1%全行程階躍響應時間 [ms] | 0.49 | 0.65 | 0.43 | 0.37 | 0.47 |
詳情資料:SUPERSCAN-IV-15
數字控制，高動態性能，多用途
通過20位SL2-100協議或16位XY2-100協議控制
得益于數字PWM輸出級，極大的降低了功耗和熱量
最大化生產效率的高動態響應和高速度，特別適合增材制造
針對不同應用的多種反射鏡基材和鍍膜
輸入孔徑: 20 mm
優勢
SUPERSCAN IV-20的模組化數字控制技術提供了極高的動態響應和速度，從而滿足極快速度極高精度掃描應用的要求。堅固的水冷外殼設計，搭配石英反射鏡，能夠承受激光功率高達3 kW。
可配置選項
透鏡、保護窗以及反射鏡材質和鍍膜適用于所有常見的激光器種類、波長、功率密度、焦距和工作幅面。這些參數加工應用得以獲得優質質量和加工效率。我們樂于為您提供最適合您應用的SUPERSCAN IV定制化配置。我們也樂于幫助您選擇適合您應用的最優化配置。
典型應用
SUPERSCAN IV-20振鏡不僅特別適合微焊接和振動焊接，也適合電子元件的標刻。數字控制和強大的PWM輸出級技術保證了振鏡的速度和動態響應。配合我們的相機適配器和機器視覺組件，SUPERSCAN IV-20是精確加工監控的理想工具，也是增材制造應用的理想選擇。
創新與品質
在RAYLASE，創新與保持產品的高品質水準是我們的首要目標。我們所有的產品是在自己的實驗室和生產車間研發、制造和測試的。通過我們的全球支持網絡，能夠為客戶提供最好的維護與快速支持服務。
通用規格
| 電壓 | ±30V 或 ±48V |
| 電流 | 2A RMS, 最大5A |
| 紋波/噪音 | 最大200 mVpp, @20 MHz帶寬 |
| 環境溫度 | +15°C至+35°C |
| 存儲溫度 | -10 °C至+60 °C |
| 濕度 | ≤80 %無結霜 |
| IP防護等級 | 64 |
| 接口信號 | XY2-100-增強協議 SL2-100協議 |
| 典型偏轉角 | ± 0.393 rad |
| 分辨率 XY2-100-E 16-Bit | 12 urad |
| 分辨率 SL2-100 20-Bit | 0.76 urad |
| 重復定位精度 (RMS) | ≤2.0 urad |
| 定位誤差 (RMS) | ≤3.2 urad |
| 最大增益漂移 | 15 ppm/K |
| 最大位置漂移 | 10 urad/K |
| 8小時長周期穩定性，無水冷 | ≤60 urad |
| 8小時長周期穩定性，有水冷 | ≤40 urad |
機械參數
| 型號 | SUPERSCAN IV-20 QU / SI / SC |
| 輸入孔徑 (mm) | 20 |
| 光束位移 (mm) | 26.0 |
| 重量(無透鏡) (kg) | 約5.5 |
| 尺寸(L x W x H) (mm) | 203.0 x 159.0 x 150.0 / 160.51 |
反射鏡類型
| 波長 | 材質 |
| 355 nm | QU |
| 532 nm | QU, SC |
| 1,064 nm | QU, SC |
| 10,600 nm | Si, SC |
調校
| 調校 | 描述 |
| 向量調校 (VC) | 針對常見應用進行優化調校，注意高加工速度；其它調?？蛇x |
動態參數
| 掃描振鏡 | SUPERSCAN IV-20 QU | SUPERSCAN IV-20 SC | SUPERSCAN IV-20 SI |
| 調校 | VC | VC | VC |
| 加工速度 (rad/s) | 45 @ 30 V 50 @ 48 V | 50 @ 30 V 75 @ 48 V | 45 @ 30 V 60 @ 48 V |
| 定位速度 (rad/s) | 45 @ 30 V 50 @ 48 V | 50 @ 30 V 75 @ 48 V | 45 @ 30 V 60 @ 48 V |
| 追跡誤差 (ms) | 0,28 | 0,20 | 0,25 |
| 1%全行程階躍響應時間 (ms) | 0,70 | 0,50 | 0,62 |
水冷控制
| 冷卻水 | 加添加劑的潔凈自來水 |
| 溫度 | 22°C ~ 28°C |
| 最大水壓 | ≤3 bar |
| 流量 | 2 l/min、4 l/min、6 l/min |
| 壓降 | 0.4 bar、0.8 bar、1.2 bar |
詳情資料:SUPERSCAN-IV-20
快速、準確的太陽能電池激光加工
高達66 m/s的高速掃描，確保高產能每小時>3,600個晶圓片
高精度<±15 μm確保高光電轉換效率
配有優化的高動能反射鏡，確保最佳性能
使用f = 330 mm透鏡
優勢
SUPERSCAN IV SOLAR基于模型的數字控制提供了極高的速度，最高可達200 rad/s。這真正實現了特別快速和精準的應用。帶有覆蓋超波長涂層的特殊鍍面基材即使在大的加工區域內，也能實現小的光斑直徑。
可選配置
透鏡，保護窗以及反射鏡材質和鍍膜適用于所有常見的激光器種類、波長、功率密度、焦距和工作幅面。這些參數加工應用得以獲得最優化質量和加工效率。我們樂于為您提供適合您的應用的SUPERSCAN IV定制化配置。我們也樂于幫助您選擇適合您應用的最優化配置。
典型應用
特別是，太陽能行業的晶圓結構是一個自然的應用。由于采用了數字控制和強大的PWM輸出級，速度和動態響應得到了保證。當結合我們的相機適配器和MVC組件，SUPERSCAN IV SOLAR成為理想的具有過程監控的精密工具。
創新與品質
在RAYLASE，創新與保持產品的高品質是我們的首要目標。我們所有的產品是在自己的實驗室和生產車間研發、制造和測試的。通過我們的全球支持網絡，能夠為客戶提供最好的維護與快速支持服務。
通用規格
| 電壓 | +48V |
| 電壓 | 2A RMS, 最大5A |
| 紋波/噪音 | 最大200 mVpp, @20 MHz帶寬 |
| 環境溫度 | +15°C至+35°C |
| 儲存溫度 | -10°C至+60°C |
| 濕度 | ±80 %無結霜 |
| 外殼防護等級 | 64 |
| 接口信號 | XY2-100-增強協議 SL2-100協議 |
| 典型偏轉角 | ± 0.393 rad |
| 分辨率 XY2-100-E 16-Bit | 12 urad |
| 分辨率 SL2-100 20-Bit | 0.76 urad |
| 重復定位精度 (RMS) | ≤2.0 urad |
| 定位誤差 (RMS) | ≤4.5 urad |
| 最大增益漂移 | 15 ppm/K |
| 最大位置漂移 | 10 urad/K |
| 8小時長周期穩定性，無水冷 | ≤60 urad |
| 8小時長周期穩定性，有水冷 | ≤40 urad |
機械參數
| 型號 | SUPERSCAN IV-15 | SUPERSCAN IV-20 |
| 輸入孔徑 [mm] | 15 | 20 |
| 光束位移 [mm] | 18.1 (QU), 18.0 (SC) | 26.0 (QU, SC) |
| 重量 [無透鏡] [kg] | 約3.2 | 約5.5 |
| 尺寸 (L x W x H) [mm] | 170.0 x 125.0 x 117.5 | 203.0 x 159.0 x 150.0 |
反射鏡類型
| 波長 | 材質 15 mm | 材質 20 mm |
| 343 nm | SC | SC |
| 355 nm | QU, SC | SC |
| 515 nm | SC | SC |
| 532 nm | QU, SC | SC |
| 1,030 nm, 1,070 nm | SC | SC |
| 1,064 nm | QU, SC | SC |
| 1,060–1,080 nm | QU | SC |
調校
| 調校 | 描述 |
| 高線性精度調校 (PL) | 針對長焦在高速打標和超高精度光束偏轉時的優化調校 |
| 晶圓調校 (W) | 針對長焦在最高速度和高精度光束偏轉時的優化調校 |
動態參數
| 型號 | SUPERSCAN IV-15 QU | SUPERSCAN IV-15 SC | SUPERSCAN IV-20 5C | ||
| 調校 | W | PL | W | W | |
| 加工速度 [rad/s] | 200 | 110 | 200 | 160 | 200 |
| 定位速度 [rad/s] | 200 | 110 | 200 | 160 | 200 |
| 追跡誤差 [ms] | 0.30 | 0.30 | 0.20 | 400 | |
| 1%全行程階躍響應時間 [ms] | 0.65 | 0.80 | 0.50 | 1.00 | |
水冷控制
| 規格 | 冷卻水 |
| 溫度 | 22°C ~ 28°C |
| 最大水壓 | <3 bar |
| 流量 | 2 l/min、4 l/min、6 l/min |
| 壓降 | 0.4 bar、0.8 bar、1.2 bar |
詳情資料:SUPERSCAN-IV-SOLAR
數字控制，高動態性能，多用途
通過20位SL2-100協議或16位XY2-100協議控制
得益于數字PWM輸出級，極大地降低了功耗和熱量
快速動態響應和高速度得以最大化生產效率，特別適合MOTF加工
針對不同應用的多種反射鏡基底和鍍膜
輸入孔徑：Φ 30 mm
優勢
SUPERSCAN IV振鏡提供了極快的動態響應和速度，與我們I模組配合特別適合MOTF應用(飛行加工與標刻)。堅固的水冷外殼設計，搭配可選配的空氣冷卻組件，使之能夠承受高達6kW的激光功率。
可選配置<<>
透鏡、保護窗以及反射鏡材質和鍍膜適用于所有常見的激光器種類、波長、功率密度、焦距和工作幅面。電子控制系統也支持額外的控制參數設置(調校選項)。我們樂于為您提供最適合您應用的SUPERSCAN IV優化配置。
典型應用
SUPERSCAN IV是RAYLASE針對極高速度和快速動態響應要求的材料激光加工應用推出的理想解決方案。SUPERSCAN IV特別適合劃線、鉆孔、包裝行業中的塑料和紙板切割以及電子元件標刻。數字控制和強大的PWM輸出級技術保證了振鏡的速度和動態響應。結合我們的高功率相機適配器，安裝在機器人和光門系統上的SUPERSCAN IV搭配可選加工監測組件，是理想的遠程焊接解決方案。
創新與品質
在RAYLASE，創新與保持產品的高品質是我們的首要目標。我們所有的產品是在自己的實驗室和生產車間研發、制造和測試的。通過我們的全球支持網絡，能夠為客戶提供最好的維護與快速支持服務。
通用規格
| 電壓 | 30 V 或 48 V |
| 電流 | 2 A RMS, 最大 5 A |
| 電流 | 最大 200 mVpp, @20 MHz帶寬 |
| 環境溫度 | +15°C 至 +35°C |
| 儲存溫度 | -10°C 至 +60°C |
| 濕度 | ≤ 80 % 無結露 |
| 外殼IP防護等級 | 64 |
| 接口信號 | XY2-100 增強協議, SL2-100協議 |
| 典型偏轉角 | ± 0.393 rad |
| 分辨率 XY2-100-E 16-Bit | 12 μrad |
| 分辨率 SL2-100 20-Bit | 0.76 μrad |
| 重復定位精度 (RMS) | < 2.0 μrad |
| 定位噪聲 (RMS) | < 3.2 μrad |
| 最大增益漂移 | 15 ppm/K |
| 最大位置漂移1 | 10 μrad/K |
| 8小時長期穩定性，無水冷 | < 60 μrad |
| 8小時長期穩定性，有水冷 | < 40 μrad |
機械參數
| 型號 | SUPERSCAN IV-30 |
| 輸入孔徑 [mm] | 30 |
| 光束位移 [mm] | 36.0 (SI, SC), 35.4 (QU) |
| 重量(無透鏡) [kg] | 約 5.5 |
| 不銹鋼外殼 [kg] | 約 12.0 |
| 尺寸 (L x W x H) [mm] | 203.0 x 159.0 x 150.0 |
反射鏡類型
| 波長 | 材質 |
| 420 nm – 480 nm | QU |
| 900 nm – 1,100 nm + AL | QU, SC |
| 1,064 nm | SI, SC, QU |
| 1,020 nm – 1,040 nm (高功率鍍膜 > 3 kW) | QU |
| 1,060 nm – 1,080 nm (高功率鍍膜 > 3 kW) | QU |
| 10,600 nm | SI, SC |
調校
| 調校 | 描述 |
| 快速向量調校 (VC) | 針對常見應用進行的優化調校，注重加工速度 |
| 快速向量調校 (FV) | 結合高動態性能和高速的優化調校 |
動態參數
| 型號 | SUPERSCAN IV-30-QU | SUPERSCAN IV-30-SI | SUPERSCAN IV-30-SC | |||||
| 調校 | 向量 | 向量 | 向量 | 快速向量 | ||||
| 加工速度 [rad/s] | 30 @ 30 V | 50 @ 48 V | 35 @ 30 V | 55 @ 48 V | 40 @ 30 V | 65 @ 48 V | 30 @ 30 V | 50 @ 48 V |
| 定位速度 [rad/s] | 30 @ 30 V | 50 @ 48 V | 35 @ 30 V | 55 @ 48 V | 40 @ 30 V | 65 @ 48 V | 30 @ 30 V | 50 @ 48 V |
| 追跡誤差 [ms] | 0.48 | 0.43 | 0.30 | 0.24 | ||||
| 1%全行程階躍響應時間 | 1.2 | 1.0 | 0.8 | 0.65 | ||||
空氣冷卻
| 壓縮空氣 | 潔凈空氣，去水去油 |
| 流量 | 50 – 100 l/min |
| 壓降 | 1.0 bar – 1.5 bar |
水冷控制
| 冷卻水 | 加添加劑的潔凈自來水 |
| 溫度 | 22°C – 28°C |
| 最大水壓 | < 3 bar |
| 流量 | 2 l/min、4 l/min、6 l/min |
| 壓降 | 0.4 bar、0.8 bar、1.2 bar |
詳情資料:SUPERSCAN-IV-30
